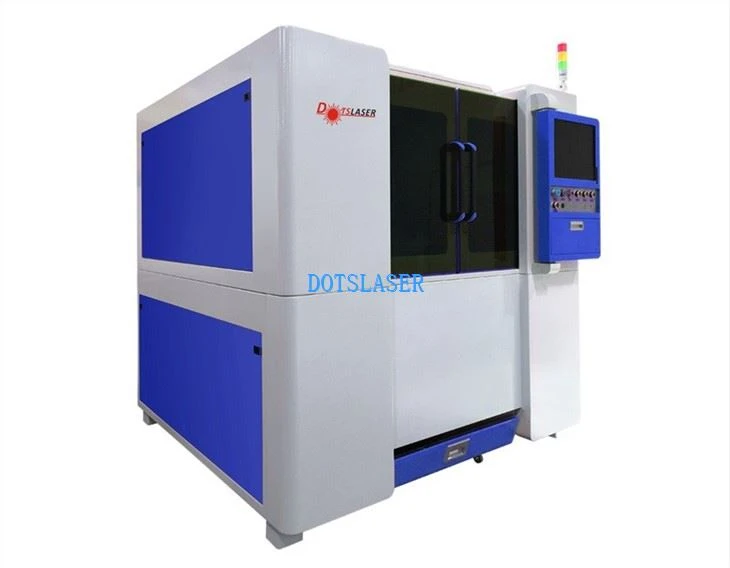

Laserové řezání desek plošných spojů
Maximální řezání 6 mm měděného a hliníkového substrátu.
Pole řezání je volitelné.
Řezný materiál je široký, včetně mosazi, mědi, hliníku, nerezové oceli, desky plošných spojů atd.
Výkon laseru: 1000 W-3000W
Laserové řezání desek plošných spojů
Popis produktů
Laserové řezání desek plošných spojů má širokou škálu aplikací a může zpracovávat mnoho materiálů, jako je měď, hliník, nerezová ocel, železo, desky plošných spojů a magnetické materiály. Velikost formátu je volitelná a délku lze upravit podle požadavků uživatele na zpracování. Rychlost řezání je vysoká, efekt je hladký a plochý, řez je bez mechanického namáhání a je hladký a plochý bez střižných otřepů.

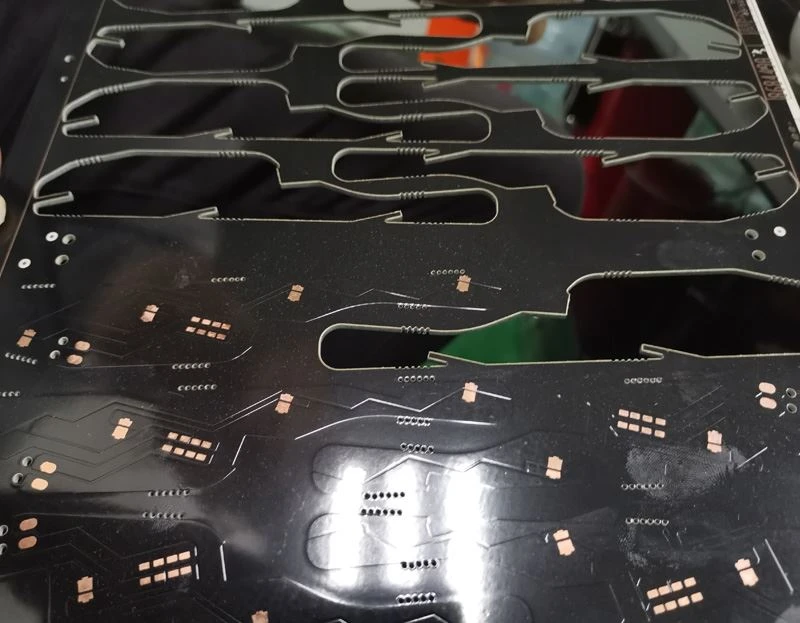

Nejprve se podívejme, jak řezat desku PCB, obvodovou desku, měděnou a hliníkovou substrátovou desku přesným laserovým řezacím systémem.
Vlastnosti a výkon
★ Mramorová základna.
★ Plně uzavřená portálová konstrukce s dvojitým pohonem.
★ Ventilační systém na ochranu životního prostředí.
★ Anti vysoce laserový reflexní vláknový laserový generátor

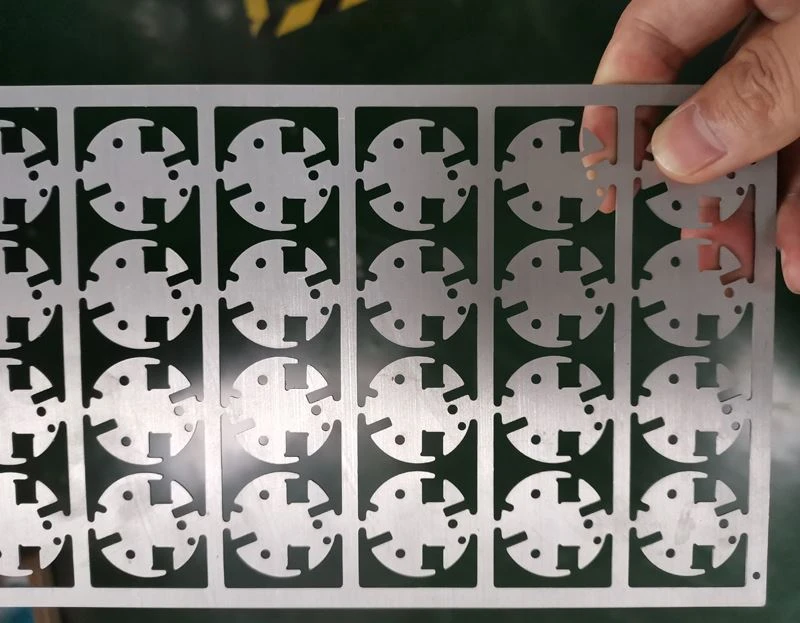

Řezání maloformátových měděných a hliníkových substrátů
★ Dlouhodobě dávkově stabilní řezná tloušťka menší než 6 mm, limitní řezná tloušťka 6 mm měděných a hliníkových substrátů;
★ Velikost formátu je volitelná a délku lze upravit podle požadavků uživatele na zpracování.
★ Široká škála zpracovatelských materiálů dokáže zpracovat nejen měď, hliník, ale také nerezovou ocel, železo, desky plošných spojů, různé slitiny atd.
Technický parametr

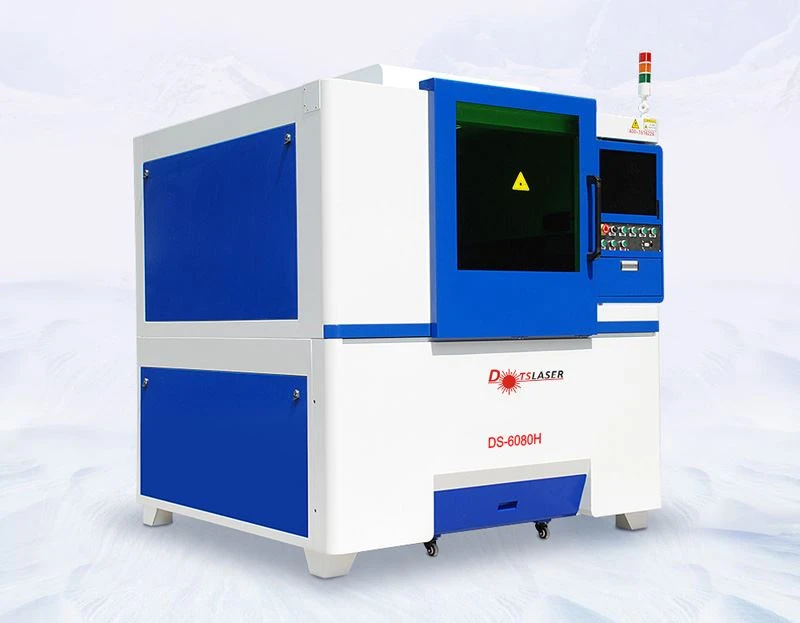

| Model | DS-60680H |
| Výkon laseru | 1000W/1500W/2000W/QCW750W |
| Vlnová délka laseru | 1070 ± 10 nm |
| Rozsah řezání | 600 mm * 800 mm (jiný rozsah je přizpůsobitelný) |
| Šířka čáry řezu | 0.05~0.15 mm (závisí na materiálu) |
| Tloušťka řezu | Méně než nebo rovno 3 mm/6 mm (hliník, měď) |
| Rychlost řezání | 5000-20000 mm/min (závisí na materiálu) |
| Přesnost řezání | ±0.02 mm |
| Tlak řezacího vzduchu | 1.2-2.8 Mpa (doporučuje se vysokotlaký dusík) |
| Jmenovitá spotřeba energie | 10KW/18KW |
| Napájení | AC220V/60A, 380V/40A |
| Chlazení | Vodní chlazení |
| Pracovní prostředí | Žádný zdroj vibrací, dobrá ventilace, teplota 10 ~ 38 stupňů |
| Dimenze | D1820mm*Š1750mm*V1950mm |
| Hmotnost | 1800 kg |

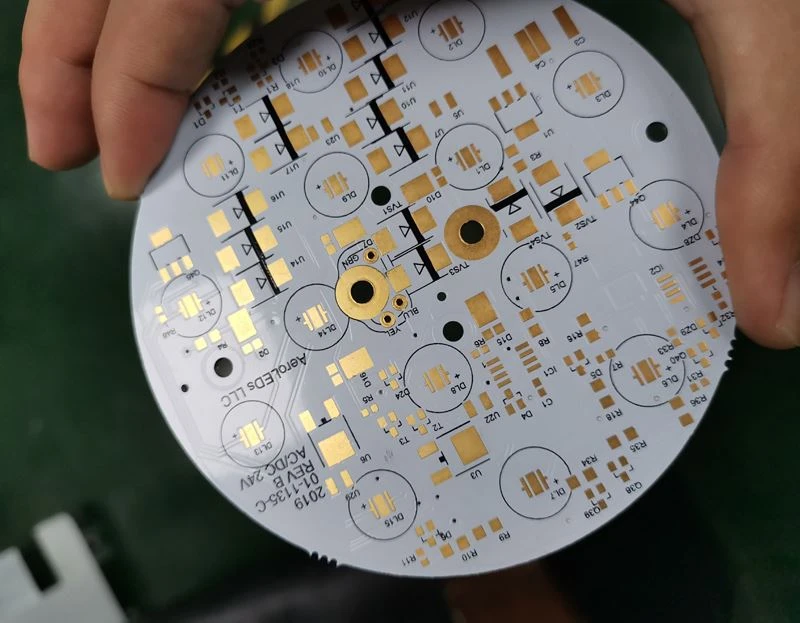

Krátce představení systému pro řezání desek plošných spojů

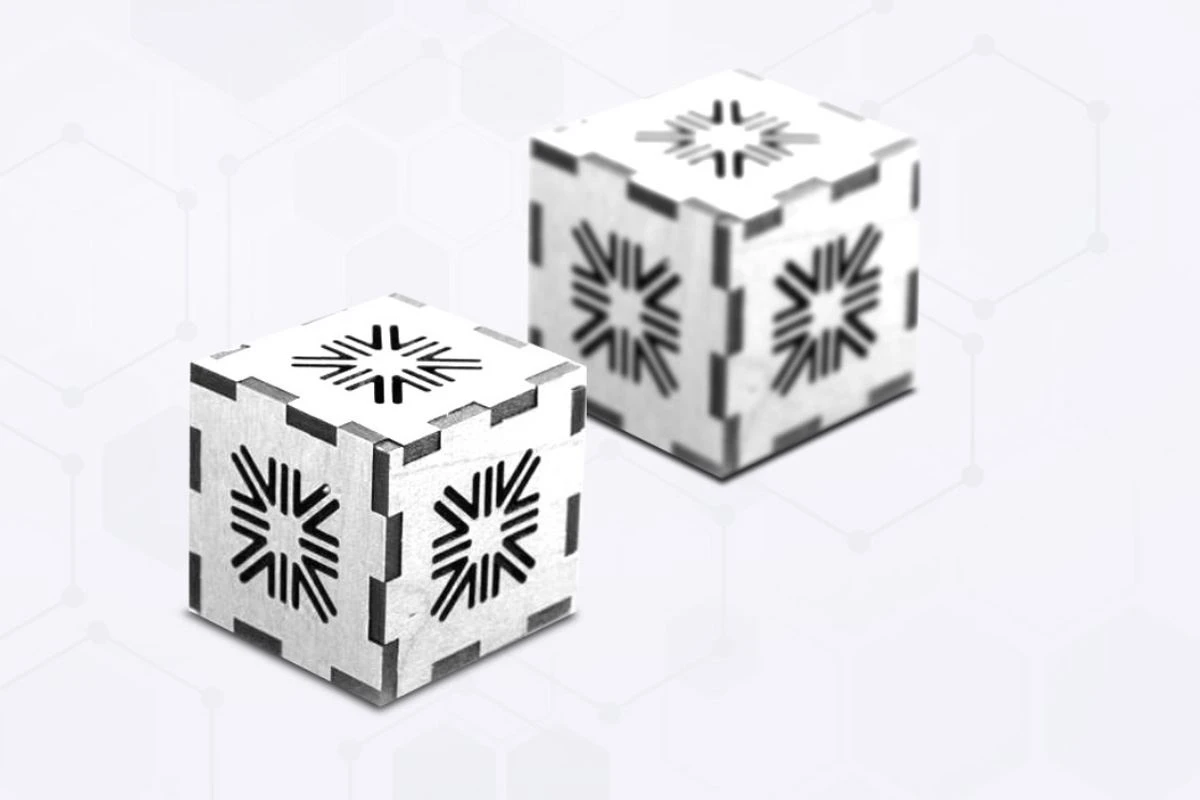

Úzký řezný šev, malá deformace desky
★ Řezání laserem má malou tepelně ovlivněnou zónu a malou deformaci desky
★ Řezací šev: {{0}},05~0,15mm
★ Rychlost řezání laserem je vysoká a řez nemá žádné mechanické namáhání.
★ Vysoká přesnost zpracování, dobrá opakovatelnost, žádné poškození povrchu materiálu ★ Přesnost: ±0,02 mm

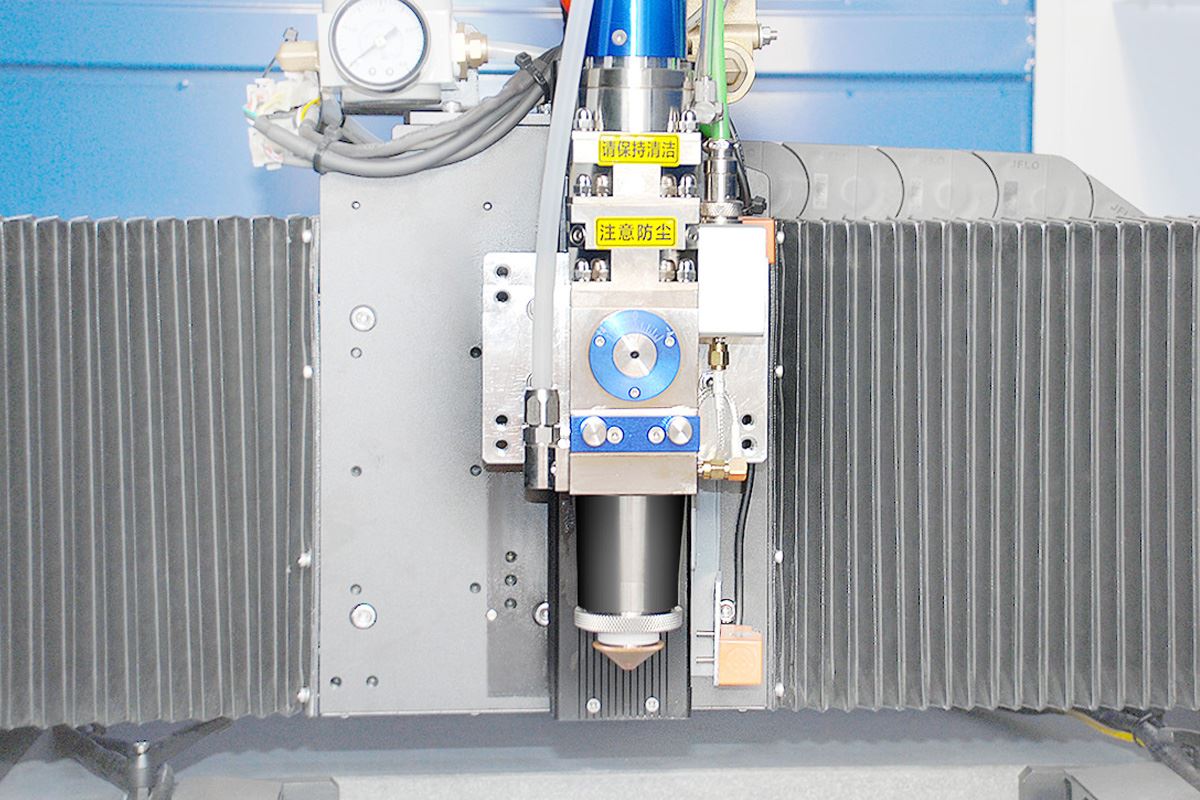

Dráha řezu je automaticky optimalizována
★ Kompatibilní s více formáty souborů, jako je DXF, GERBER.
Systém aktivní ochrany
Protikolizní ochrana
★ Řezací hlava a řezná plocha jsou vždy udržovány v bezpečné vzdálenosti. Zároveň má funkci dotykového zastavení pro snížení rizika kolize.
Inteligentní cestovní ochrana
★ Automaticky detekuje provozní rozsah pohyblivých částí a pokud dojde k abnormalitě, systém poskytne citlivou zpětnou vazbu a okamžitě nařídí zastavení, čímž zajistí bezpečnost zařízení.
Systém inteligentního alarmu.
★ Samokontrola zařízení, abnormální zobrazení alarmu na hlavním rozhraní, snížení skrytých nebezpečí a zlepšení účinnosti vyšetřování abnormalit zařízení.C
Zákazník přichází do továrny DOTSLASER
Přeprava a balení
