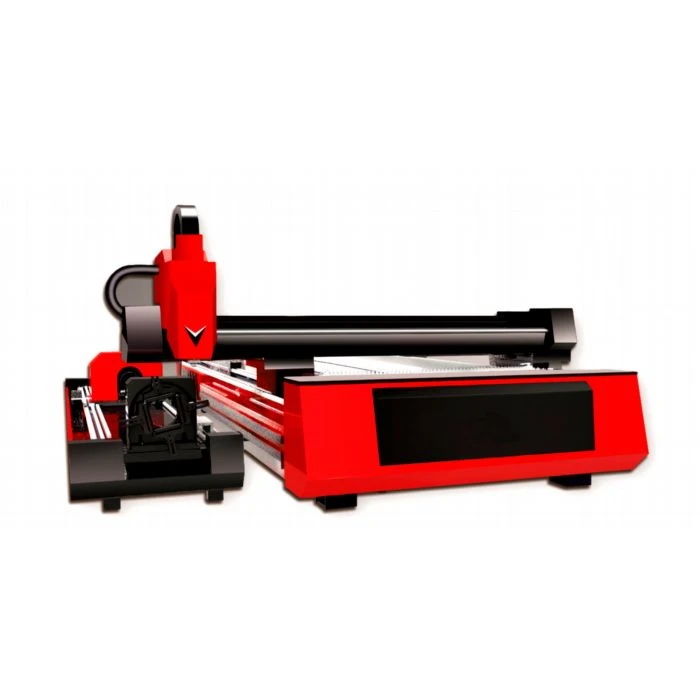

Systém laserového řezacího stroje se obecně skládá z laserového generátoru, součásti (vnějšího) přenosu paprsku, pracovního stolu (obráběcího stroje), mikropočítačové ovládací skříně, chladiče a počítače (hardware a software).
1) Hlavní strojní část obráběcího stroje: strojní část laserového řezacího stroje, mechanická část, která realizuje pohyb os X, Y a Z, včetně řezací pracovní plošiny. Slouží k umístění řezaného obrobku a může jím správně a přesně pohybovat podle řídicího programu, obvykle poháněného servomotorem.
2) Laserový generátor: zařízení, které generuje zdroj laserového světla. Pro účely laserového řezání, až na několik případů, kdy se používají polovodičové lasery YAG, většina z nich používá plynové lasery CO2 s vyšší účinností elektricko-optické konverze a vyšším výstupním výkonem. Protože laserové řezání vyžaduje vysokou kvalitu paprsku, nelze pro řezání použít všechny lasery. Gaussovský režim je vhodný pro méně než 1 500 W, lasery s kysličníkem uhličitým s nízkým řádem 100 W-3 000 W a multimode nad 3 000 W.
3) Vnější optická dráha: Refrakční zrcadlo, slouží k vedení laseru v požadovaném směru. Aby se zabránilo nesprávné funkci dráhy paprsku, musí být všechna zrcátka chráněna ochranným krytem a na ochranu čočky před kontaminací by měl být zaveden čistý přetlakový ochranný plyn. Sada objektivů s dobrým výkonem zaostří paprsek bez divergenčního úhlu na nekonečně malé místo. Obecně se používá objektiv s ohniskovou vzdáleností 5,0 palce. 7,5palcový objektiv se používá pouze pro silné materiály &> 12 mm.
4) Numerický řídicí systém: ovládání obráběcího stroje k realizaci pohybu os X, Y, Z a také ovládání výstupního výkonu laseru.
5) Regulované napájení: připojeno mezi laserem, CNC obráběcím strojem a napájecím systémem. Hrají hlavně roli v prevenci rušení z externích rozvodných sítí.
6) Řezná hlava: Obsahuje hlavně součásti, jako je dutina, držák zaostřovacích čoček, zaostřovací čočka, kapacitní senzor a pomocná plynová tryska. Řídicí zařízení řezací hlavy se používá k pohonu řezací hlavy k pohybu podél osy Z podle programu a je složeno ze servomotoru a šroubu nebo ozubeného kola a dalších částí převodu.
7) Operační stůl: slouží k řízení pracovního postupu celého řezacího zařízení.
8) Vodní chladič: slouží k chlazení laserového generátoru. Laser je zařízení, které přeměňuje elektrickou energii na energii světelnou. Například míra přeměny plynového laseru CO2 je obecně 20%a zbývající energie se přeměňuje na teplo. Chladicí voda odebírá přebytečné teplo, aby laserový generátor fungoval normálně. Chladič také ochlazuje vnější reflektor dráhy světla a zaostřovací zrcátko obráběcího stroje, aby byla zajištěna stabilní kvalita přenosu paprsku a účinně se zabránilo deformaci nebo zlomení čočky v důsledku nadměrné teploty.
9) Plynové lahve: Včetně plynových lahví se středním laserovým řezacím strojem a pomocných plynových lahví, používaných k doplnění průmyslového plynu pro oscilace laseru a dodávky pomocného plynu pro řezací hlavu.
10) Vzduchový kompresor, akumulační nádrž: poskytujte a skladujte stlačený vzduch.
11) Sušička vzduchového chlazení, filtr: slouží k přívodu čistého a suchého vzduchu do laserového generátoru a dráhy paprsku, aby dráha a reflektor fungovaly normálně.
12) Sběrač větracího prachu: odsajte kouř a prach vznikající při zpracování a proveďte filtrační úpravu, aby vypouštění výfukových plynů splňovalo standardy ochrany životního prostředí.
13) Stroj na vypouštění strusky: odstraňte zbytky a zbytky vzniklé během zpracování.
