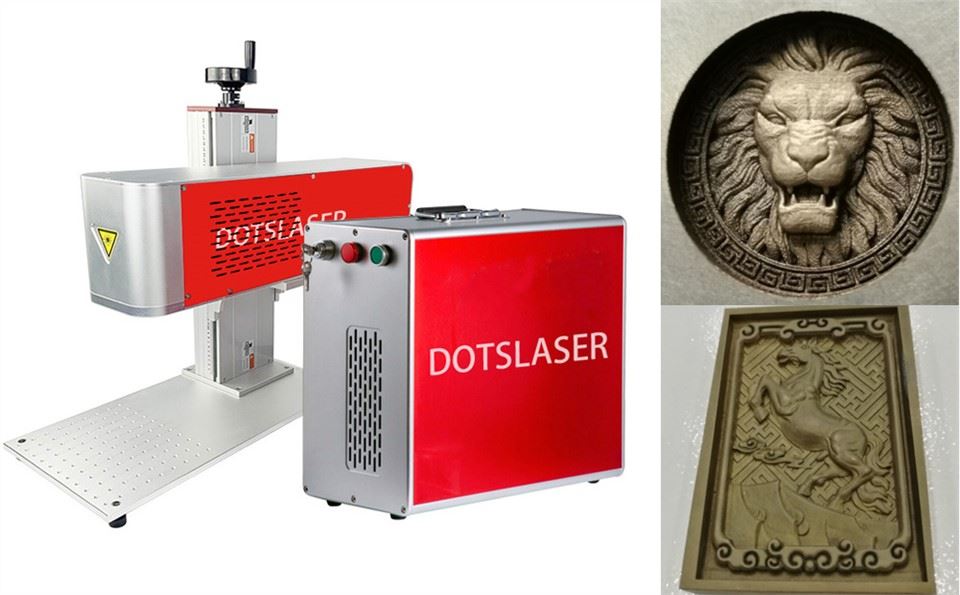

3D laserový značkovač se zakřiveným povrchem

3D laserový značkovač se zakřiveným povrchem

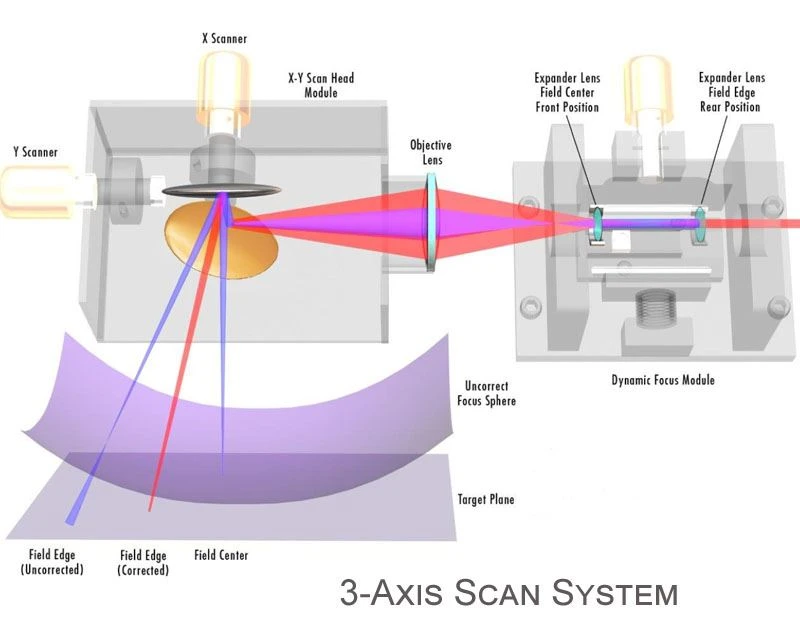

Laserový značkovač 3D zakřiveného povrchu je speciální metoda zpracování objektů s nepravidelným povrchem. Ve srovnání s 2D laserovým značením se 3D značení výrazně zlepšilo v technologii, je řízeno 3-osou uvnitř skenovací hlavy, včetně osy X, osy Y, osy Z, 3 osy se třese super vysokou rychlostí při práci řídí osa Z automaticky zaostřovací vzdálenost pohybem vpřed a vzad. udržovat zaostřovací vzdálenost je stejná v různých oblastech objektů.

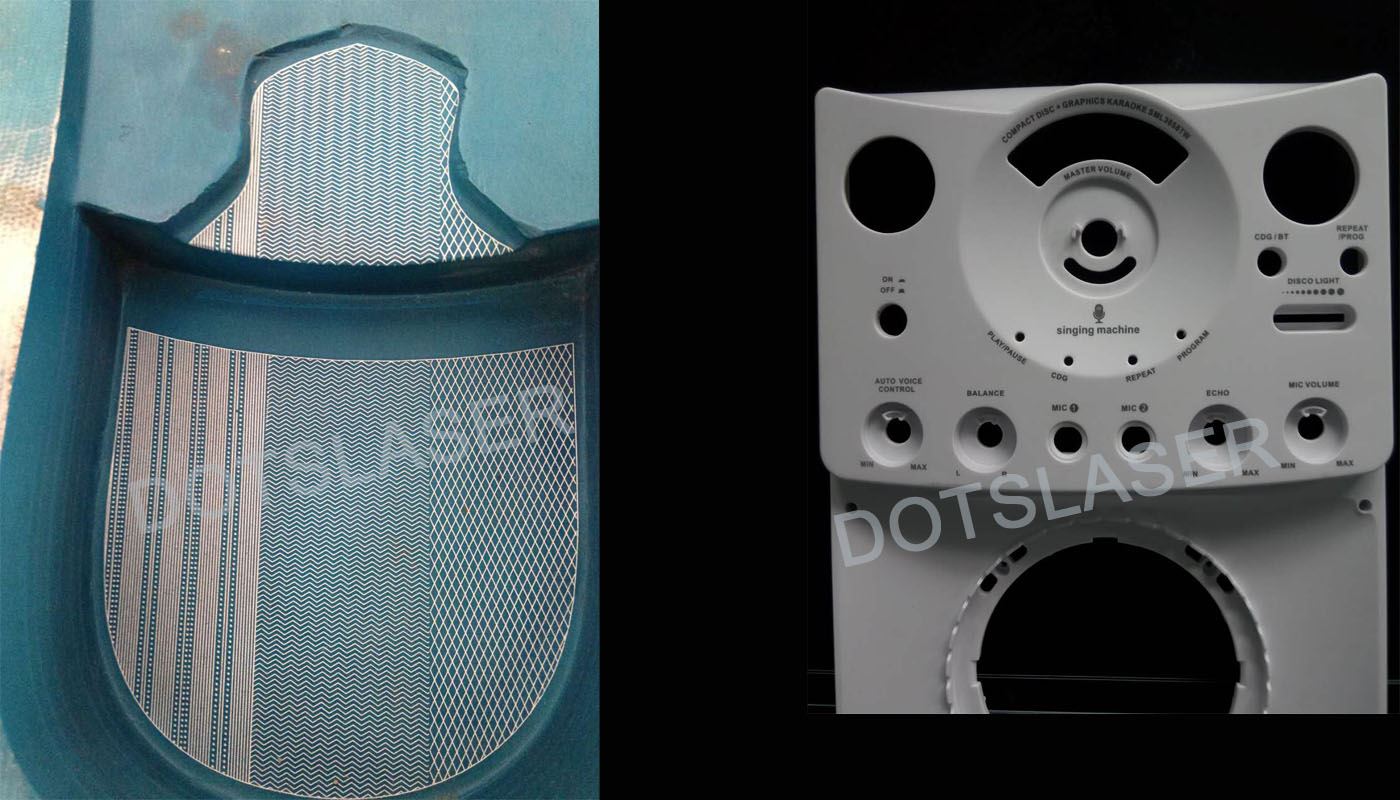

3D zakřivený laserový značkovací stroj dokáže dokonaleji označit nepravidelné předměty bez rozostřování, a to i u složitých povrchů. Může realizovat různé metody povrchového značení, jako je nakloněný povrch, vysoký a nízký povrch, válcový povrch, kuželový povrch, kulový povrch a extrudovaný povrch. Odpadá ruční nastavování ostření, zarovnání a další složité procesy. Prostřednictvím tříosého řídicího systému lze nastavit různé úhly a výšky, aby byly splněny požadavky na dokonalé značení.

Použitelná odvětví

Automobilový průmysl, letecký průmysl, elektronika, lékařská zařízení, spotřební zboží a další, což umožňuje efektivní a přesné značení na součástech, jako jsou válce, trubky, koule nebo předměty nepravidelného tvaru.

Technické parametry

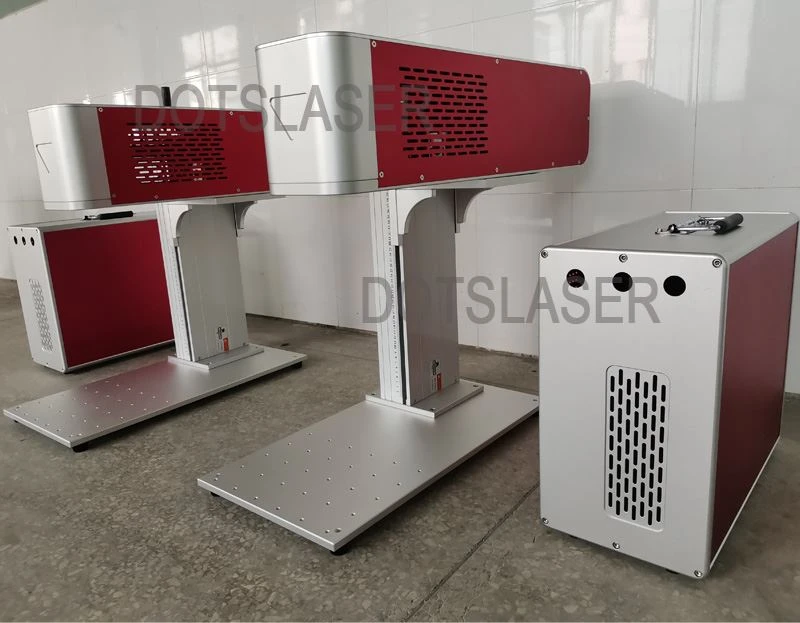

Detailní show





3D laserový značkovací stroj s dynamickým zaostřením má následující výhody, které 2D laserový značkovací stroj nemá:

1.  Ohniskovou vzdálenost lze dynamicky upravit pro 3D značení

   3D značení dokáže automaticky a rychle změnit ohniskovou vzdálenost a polohu laserového paprsku, takže může označovat zakřivené objekty, což je u 2D značení nemožné. 3D značení může dokončit jakékoli povrchové značení v rozsahu projekce paprsku najednou, což může výrazně zlepšit efektivitu zpracování. Tvar povrchu mnoha průmyslových výrobků není plochý a 2D značení je opravdu bezmocné, ale 3D značení lze snadno dosáhnout.



2.   Je vhodnější pro hluboké rytí.

   Běžné 2D značící stroje mají velké vady v hlubokém gravírování na povrchu předmětů. Během procesu gravírování, jak se laserové ohnisko pohybuje směrem nahoru, bude plamen laserové energie na povrchu předmětu postupně klesat. Po určité době je laserový paprsek v rozostřeném stavu, což vážně ovlivňuje účinek a účinnost hlubokého gravírování.



    U tradiční metody hlubokého rytí se zvedací stůl během zpracování odpovídajícím způsobem posune do vhodné výšky, aby se zajistilo, že ohnisková vzdálenost je ve vhodném stavu. Zpracování 3D hlubokého rytí nemá tyto problémy, takže může zaručit efekt a zlepšit účinnost a zároveň šetřit náklady na elektrický zvedací stůl.

3.

4.  Širší oblast zpracování a jemnější laserový paprsek.

   3D značení je rozděleno na režim předního ostření a zadního ostření. K dosažení většího rozsahu značení použijte režim předního ostření. Obvykle se používají větší vychylovací čočky osy X a Y, aby se dopadající laserový bod zvětšil, aby se získal menší zaostřený bod a hustota energie bude vyšší, aby vyhovovaly potřebám zpracování větší plochy.



5.  Černobílé značení a dokonce i vícebarevné značení lze dosáhnout ve stejné rovině s bohatšími efekty.

   Zčerněné povrchy, jako je eloxovaný hliník, jsou obvykle označeny určitým rozostřením pomocí vysokofrekvenčních pulzů příslušné energie. Vzdálenost rozostření výrazně ovlivňuje rozložení energie a barevný efekt laseru na povrchu materiálu. Pro běžné uživatele 2D značení, i když pokročilé funkce, jako je značení povrchu, nejsou vyžadovány, může stroj na 3D značení také provádět rovinné zpracování s více šedými a vícebarevnými efekty.

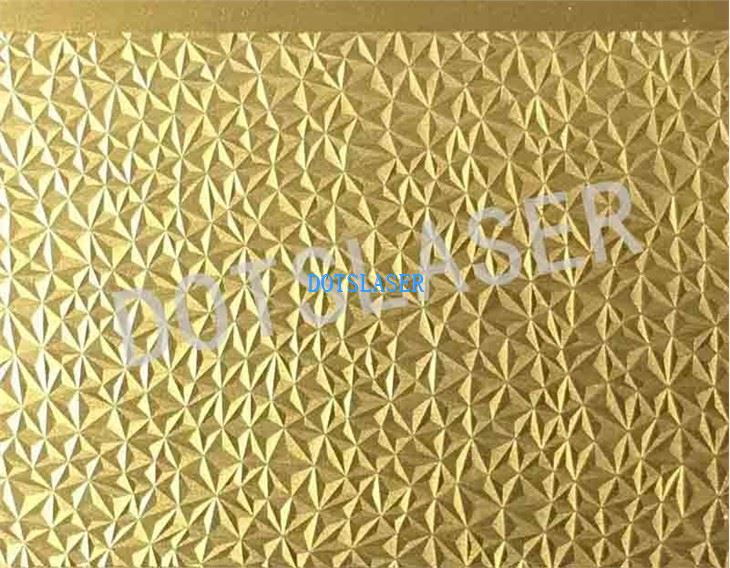

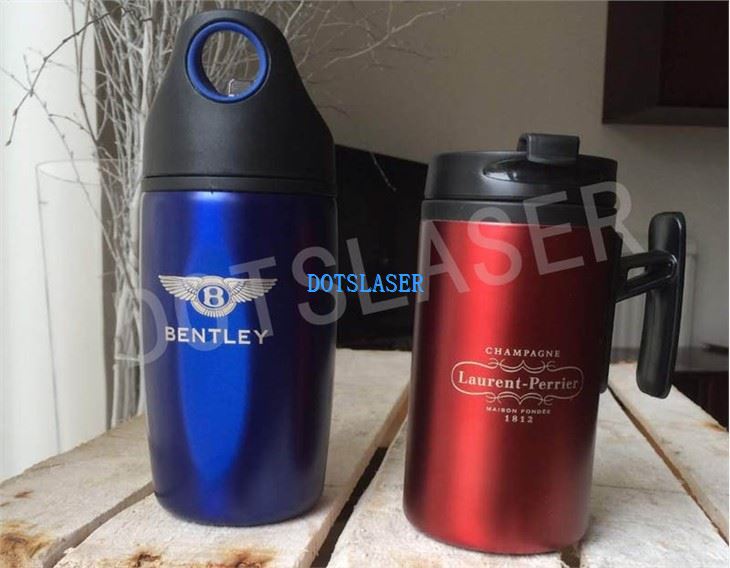

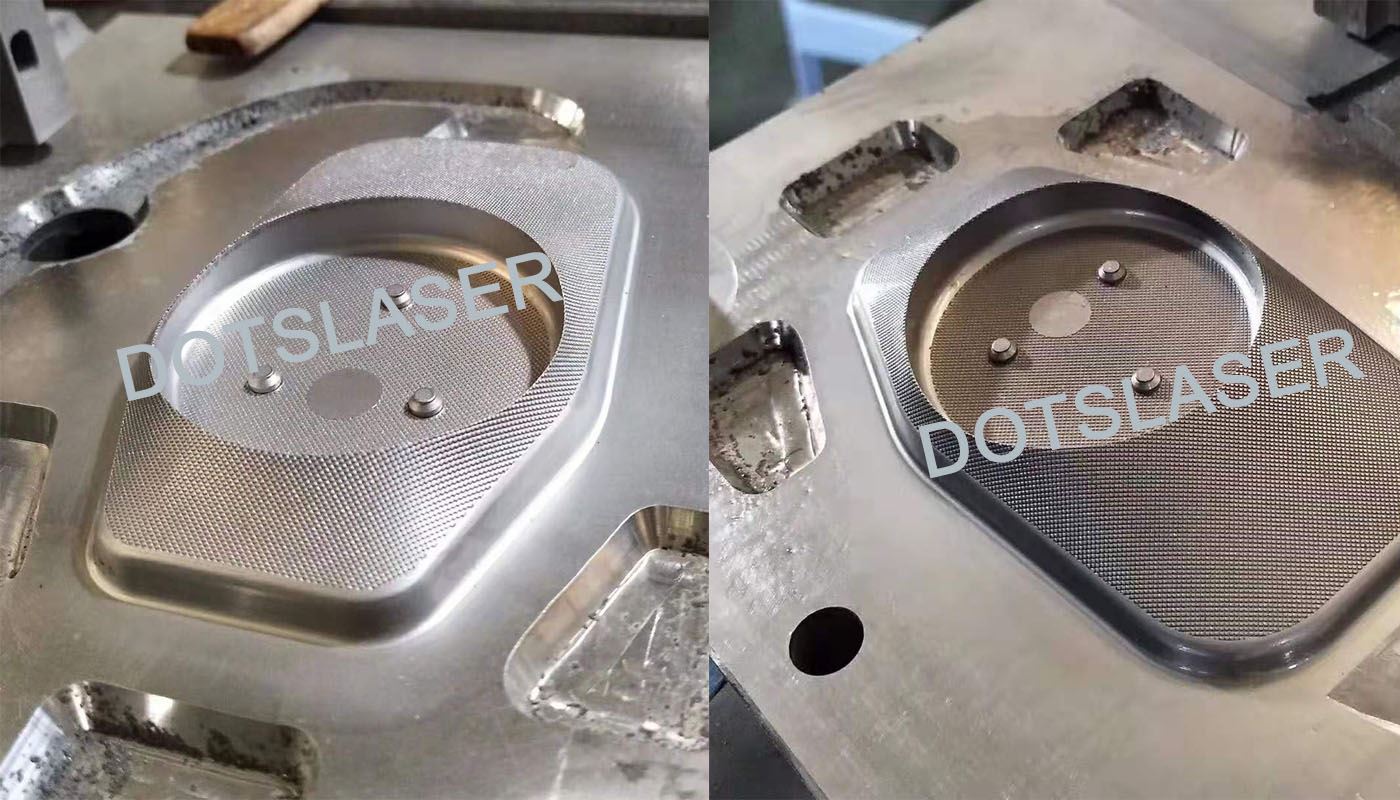

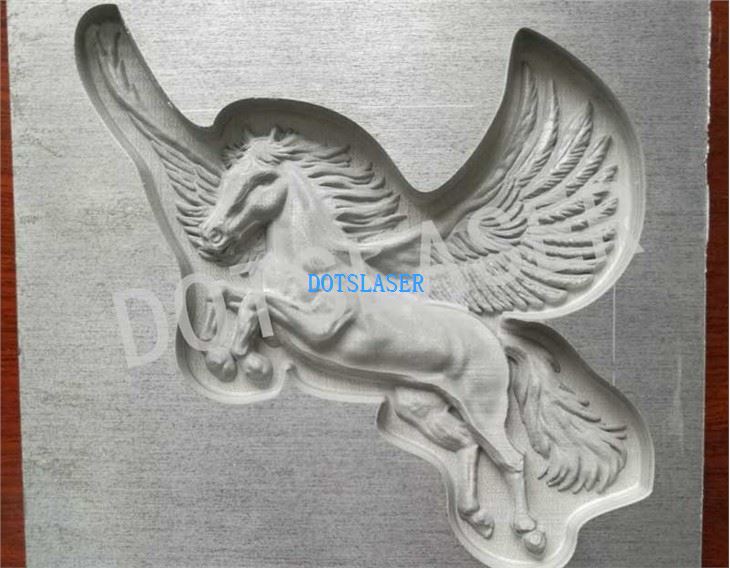

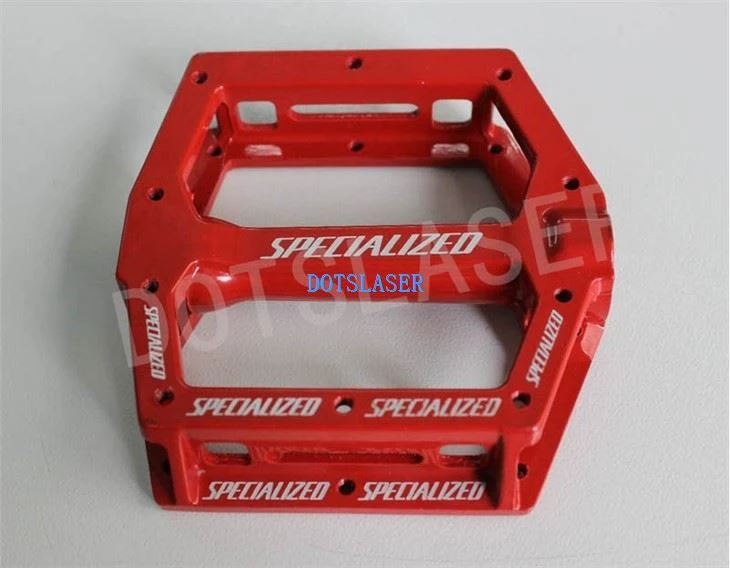

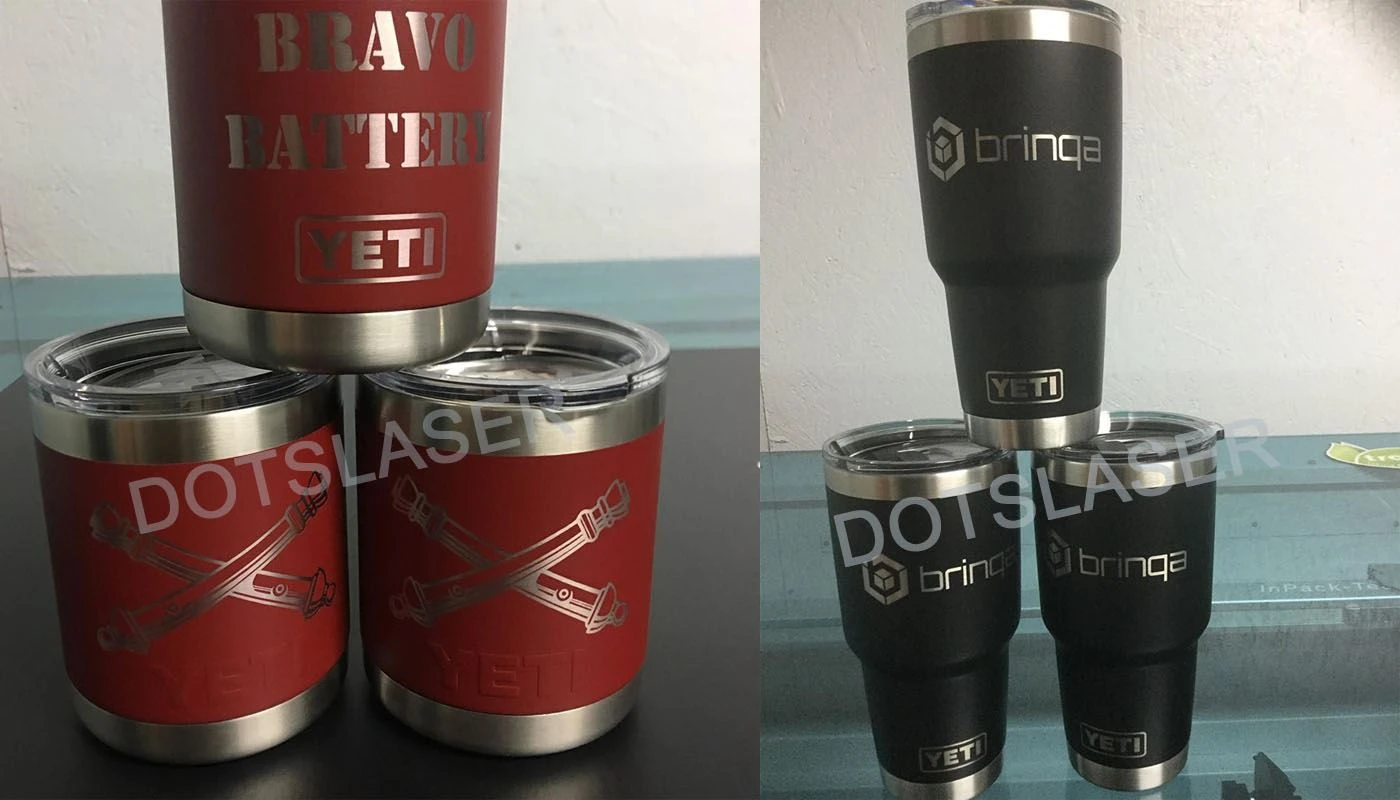

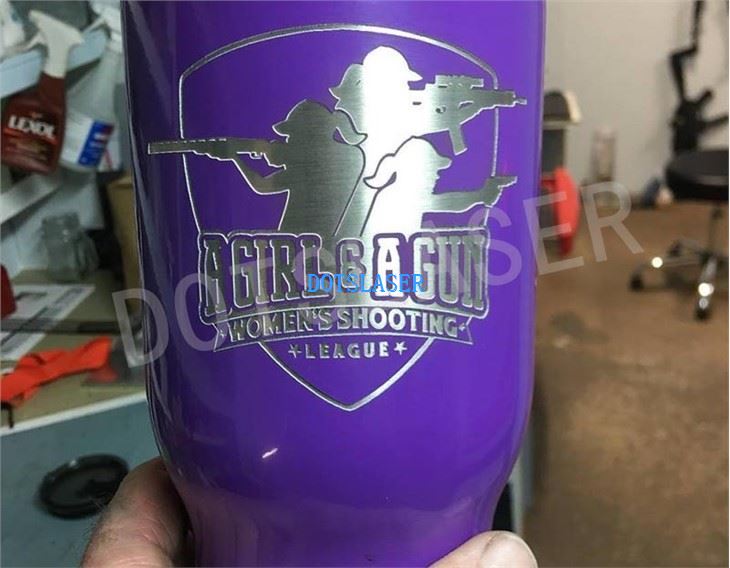

Ukázková show









Doprava a Balení
