Vláknová laserová skenovací hlava

Vláknová laserová skenovací hlava

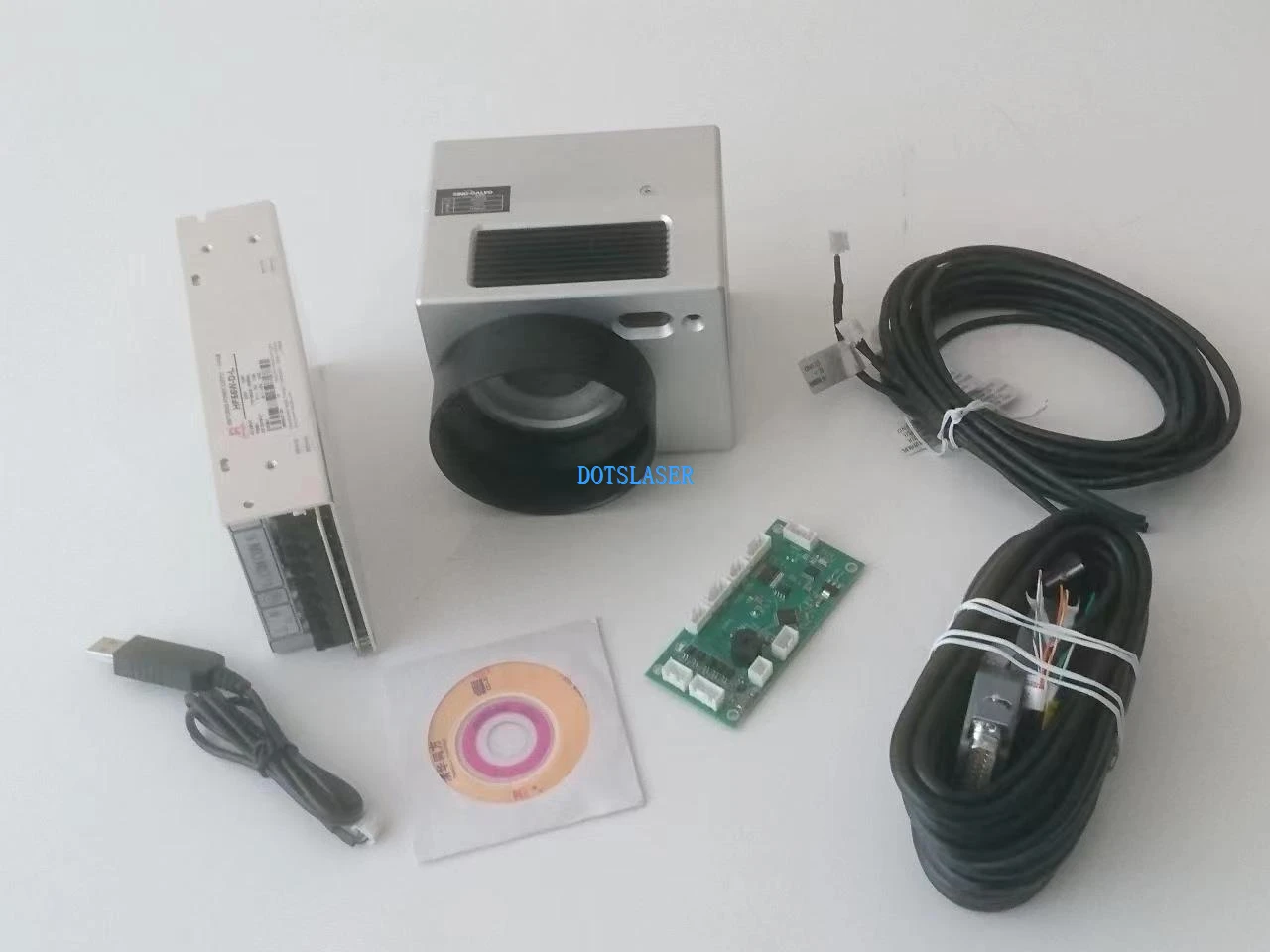

Vláknová laserová skenovací hlava, známá také jako galvo skener nebo galvanometrový skener. Je zodpovědný za přesné nasměrování laserového paprsku na gravírovaný materiál rychlým pohybem zrcadel. Tyto skenery jsou navrženy pro práci s vláknovými lasery, které se běžně používají pro značení a gravírování kovů, keramiky a některých plastů.

Tato vláknová laserová skenovací hlava má dobrou stabilitu chodu, vysokou přesnost polohování, vysokou rychlost značení, silnou odolnost proti rušení a celkový výkon hlavy skeneru dosáhl mezinárodní vedoucí úrovně v této oblasti. Vyznačuje se nízkým driftem, vysokou přesností polohování a spolehlivým a stabilním provozem s vynikajícím celkovým výkonem. Může si vybrat čočky různých vlnových délek a úrovní výkonu.

Vlastnosti produktu

■ Fiber Laser Scan Head využívá fotoelektrické senzory dovezené z Ameriky a vlastní vlastnická práva k duševnímu vlastnictví.

■ Diferenciální fotoelektrický snímač pro přesnou detekci polohy rotoru motoru, dobrou linearitu, nižší drift, vysoké rozlišení a opakované polohování.

■ Přesný návrh zatížení pro 22mm zrcátka, vysoká přesnost montáže motoru, rozumná konstrukce, velmi malý koeficient statického tření a nulový offset, to vše zajistilo nejlepší dynamické vlastnosti celého systému.

■ Pohony s pokročilou schopností detekce polohy a rychlosti výrazně zlepšily výkon dynamické odezvy a rychlost skenování celého systému.

■ Konstrukce ochrany proti přetížení, nadproudu a zpětného připojení zajišťuje spolehlivější chod systému.

■ Celý systém přijal optimalizační návrh elektromagnetické kompatibility s vysokým odstupem signálu od šumu a silnou odolností proti rušení.

■ Tento systém skeneru vyřešil běžné problémy s teplotním posunem motoru, rušením signálu a posunem nuly atd.

Technické parametry

Vláknové laserové skenovací hlavy se skládají z následujících hlavních součástí

 Galvanometrové motory:Tyto motory řídí polohu zrcátek přeměnou elektrických signálů na mechanický pohyb. Vysoce kvalitní motory galvanometru zajišťují rychlé a přesné pohyby, což má za následek vyšší rychlosti gravírování a lepší přesnost.



 Zrcadla:Zrcadla ve skenovací hlavě jsou zodpovědná za odraz a směrování laserového paprsku na materiál. Tato zrcadla jsou obvykle vyrobena z vysoce reflexního a odolného materiálu, schopného odolat vysokým energetickým úrovním spojeným s vláknovými lasery.



 Čočka:Čočka uvnitř snímací hlavy je zodpovědná za zaostření laserového paprsku na materiál v optimální velikosti bodu a hustotě energie. To umožňuje čisté a přesné značky nebo rytiny na materiálu.



 Řídící elektronika:Řídicí elektronika řídí komunikaci mezi galvo skenerem a dalšími součástmi systému laserového značení, jako je laserový zdroj a řídicí software.



    Při výběru vláknové laserové skenovací hlavy je nezbytné vzít v úvahu faktory, jako je rychlost skenování, přesnost a velikost otvoru na základě specifických požadavků vašeho projektu. Pro bezproblémový provoz je navíc důležitá kompatibilita s vaším laserovým systémem a řídicím softwarem. Nakonec je vždy dobré vybrat si renomovanou značku, která zajistí kvalitu a spolehlivost.
